Référence
Utilisation de la fonction de station d’accueil
Ce produit est équipé d’un port LAN et d’un concentrateur USB afin d’être utilisé comme station d’accueil. En branchant un câble USB-C, vous pouvez créer un environnement réseau stable, y compris sur les ordinateurs portables ou les tablettes qui ne sont pas équipés de ports LAN. Il est également possible d’utiliser des périphériques USB compatibles ou de recharger un smartphone au moyen d’un câble USB-C ou USB 5Gbps.
Si le dispositif externe est équipé d’un connecteur USB-C
- Branchez le câble USB-C.
- Vérifiez que le signal d’entrée affiché « Sélection de l'USB » est réglé sur « USB-C » (voir Sélection de l'USB - HDMI / DisplayPort / USB-C).
En utilisant le connecteur USB-A d’un PC
- Connectez un câble USB 5Gbps (connectez également un câble HDMI ou un câble DisplayPort pour l’affichage du signal vidéo).
- Vérifiez que le signal d’entrée affiché « Sélection de l'USB » est réglé sur « USB-B » (voir Sélection de l'USB - HDMI / DisplayPort / USB-C).
Attention
- Il est possible que cette fonction ne soit pas disponible selon le dispositif externe, le système d’exploitation et les périphériques utilisés. Contactez le fabricant de chaque périphérique pour plus d’informations sur la compatibilité USB.
- Même lorsque le moniteur est en mode d’économie d’énergie, les périphériques connectés au port USB aval sont fonctionnels. C’est pourquoi la consommation d’énergie du moniteur dépend des périphériques connectés, même en mode d’économie d’énergie.
- Si le commutateur d’alimentation principal du moniteur est éteint, le périphérique connecté au port USB aval ne fonctionne pas.
- Lorsque « Mode de compatibilité » est réglé sur « Désactivé » et que l’alimentation du moniteur est coupée, le périphérique connecté au port USB aval n’est pas opérationnel.
Remarque
- L’adresse MAC est indiquée à l’arrière du moniteur. L’intercommutation d’adresse MAC n’est pas prise en charge.
- Ce produit prend en charge la norme USB 5Gbps. Lorsque les conditions suivantes sont réunies, la communication de données à haut débit est possible.
- Un périphérique prenant en charge la norme USB 5Gbps est connecté
- Un câble USB prenant en charge la norme USB 5Gbps est utilisé
- L’appareil est connecté à un connecteur USB prenant en charge la norme USB 5Gbps (connecteur bleu)
- Dans le cas d’une connexion USB-C, « Format du signal » - « USB-C » est réglé sur « 4K30Hz/USB3.1/YUV ».
Raccordement de plusieurs dispositifs externes
Ce produit peut être raccordé à plusieurs dispositifs externes et vous permet de commuter entre les branchements pour l’affichage.
Exemple de branchement
Si deux dispositifs externes sont connectés à un seul moniteur, les signaux d’entrée et les ports USB peuvent être liés, et le périphérique USB connecté au moniteur peut être commuté à l’aide de deux dispositifs externes. Pour plus de détails, voir Sélection de l'USB - HDMI / DisplayPort / USB-C.
Remarque
- Vous pouvez sélectionner le signal d’entrée à afficher en utilisant le bouton de commande (
) situé à l’avant du moniteur. Pour plus de détails, voir Commutation des signaux d’entrée.
- Ce produit offre une fonction qui reconnaît automatiquement le connecteur à travers lequel les signaux sont entrés et il affiche les images à l’écran en conséquence. Pour plus de détails, voir Détection auto entrée.
Méthode de réglage et d’affichage de Option PQ
Cette section décrit le réglage de « Option PQ » et la relation entre le signal d’entrée (10 bits : 0 - 1023) et la luminosité affichée sur le moniteur.
Remarque
- Cette relation suppose que la plage du signal d’entrée est totale (et que « Plage d'entrée » dans « Signal » est définie sur « Totale »).

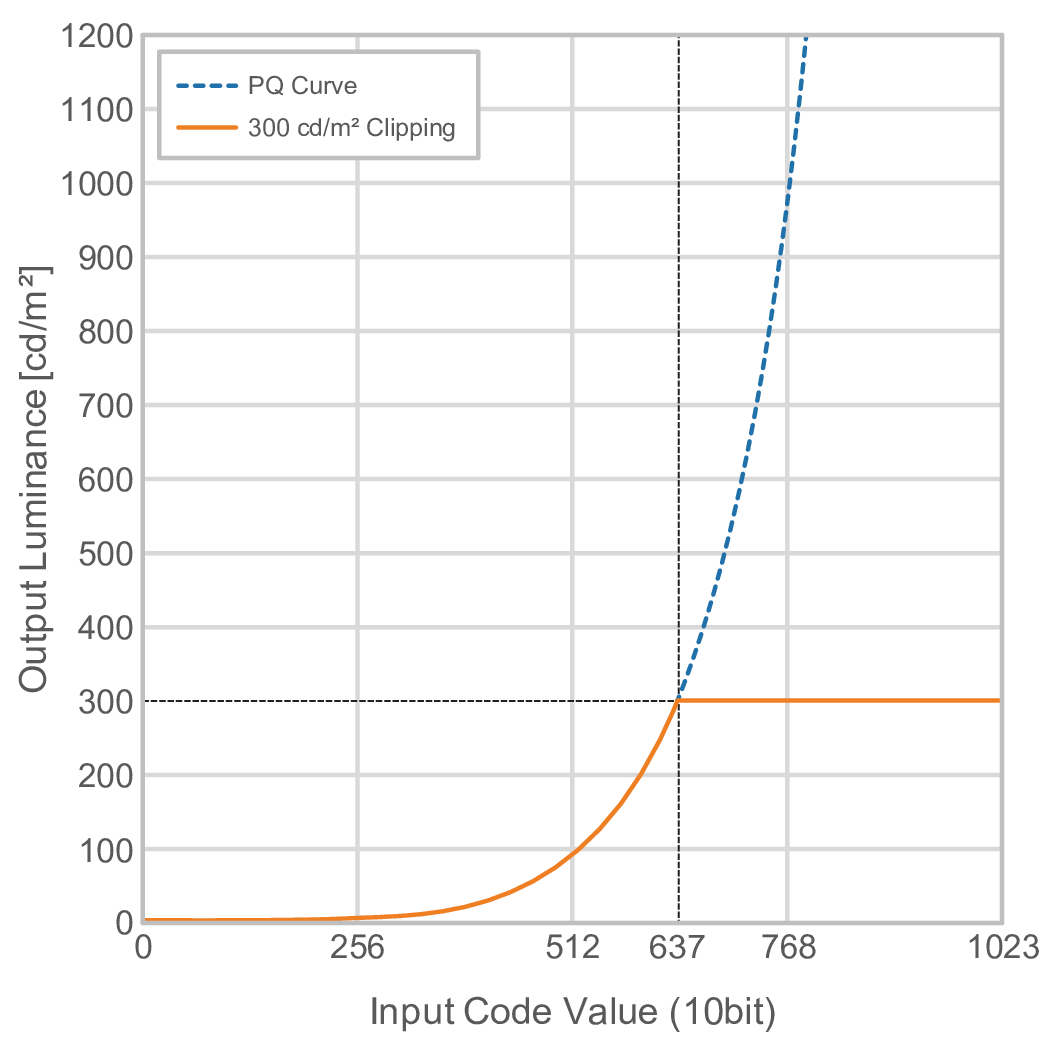

Pour « 300cd/㎡ Clipping »
- Définissez la luminosité sur la valeur spécifiée pour un affichage correct.
- Exemple : Lorsque « Option PQ » est définie à « 300cd/㎡ Clipping », configurez la luminosité du moniteur à 300 cd/m2.

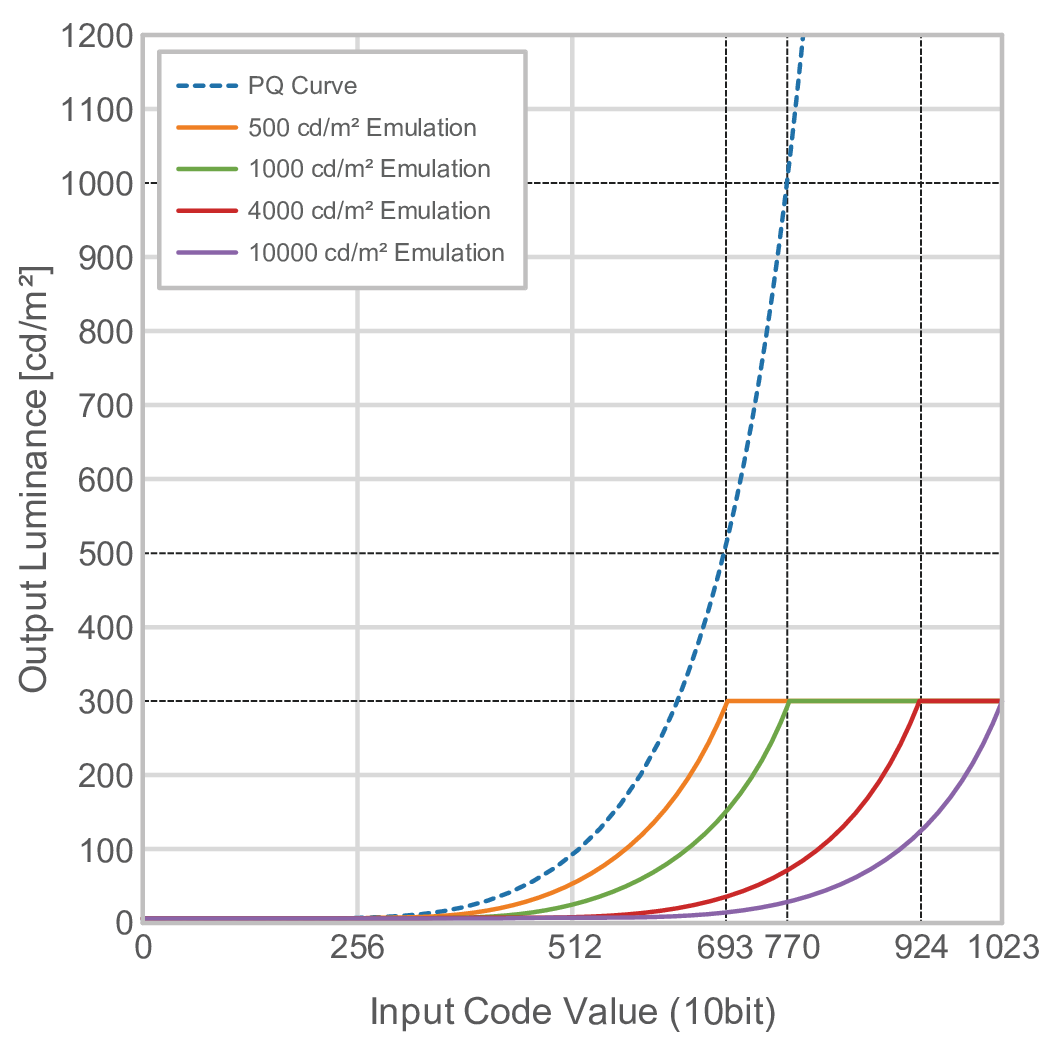

Pour « 500cd/㎡ Emulation », « 1000cd/㎡ Emulation », « 4000cd/㎡ Emulation », « 10000cd/㎡ Emulation » (Réglage de la luminosité du moniteur : 300cd/㎡)
- Ce réglage est utilisé pour les vérifications ponctuelles.
- Exemple : Lorsque « Option PQ » est définie à « 4000cd/㎡ Emulation », la représentation de la gradation est équivalente à celle du moniteur avec la luminosité maximale de 4000 cd/m2. Dans ce cas, la représentation de la gradation est diminuée conformément au réglage de luminosité de ce moniteur, car la luminosité maximale de celui-ci est inférieure ou égale à 4000 cd/m2.
