Inledning
Tack för att du har valt en LCD-färgskärm från EIZO.
Funktioner
Visning med två fönster
Den här skärmen har en PbyP-funktion (Picture by Picture) som delar skärmen till vänster och höger för att visa två ingångssignaler samtidigt.
Stöder videoutmatning och strömtillförsel med en enda USB Type-C®-kabel (nedan kallad USB-C®)
Den här produkten är utrustad med en USB-C-kontakt och stöder överföring av videosignaler (DisplayPort™ Alt-läge) samt strömtillförsel (USB Power Delivery).
Den levererar upp till 94 W ström till en ansluten bärbar dator när den används som en extern skärm.
Obs!
- För att visa videosignaler måste den anslutna enheten ha stöd för överföring av videosignaler (DisplayPort Alt-läge).
- För att kunna använda laddningsfunktionen måste den anslutna enheten ha stöd för enhetsladdning med hjälp av USB Power Delivery.
- Endast när följande USB-kablar används kan upp till 94 W ström levereras:
- CC150SS81G-5A eller CC150SS81GW-5A (medföljer)
- CC100 (valfritt tillbehör)
- Anslutna enheter kan även laddas när skärmen är i energisparläge.
- När ”Compatibility Mode” är inställt på ”On” i menyn ”Administrator Settings” kan anslutna enheter laddas även när strömmen till skärmen är avstängd (utom när huvudströmbrytaren är av).
Hög flexibilitet vid installation
- Den här produkten kan användas som en extern skärm för en bärbar dator.

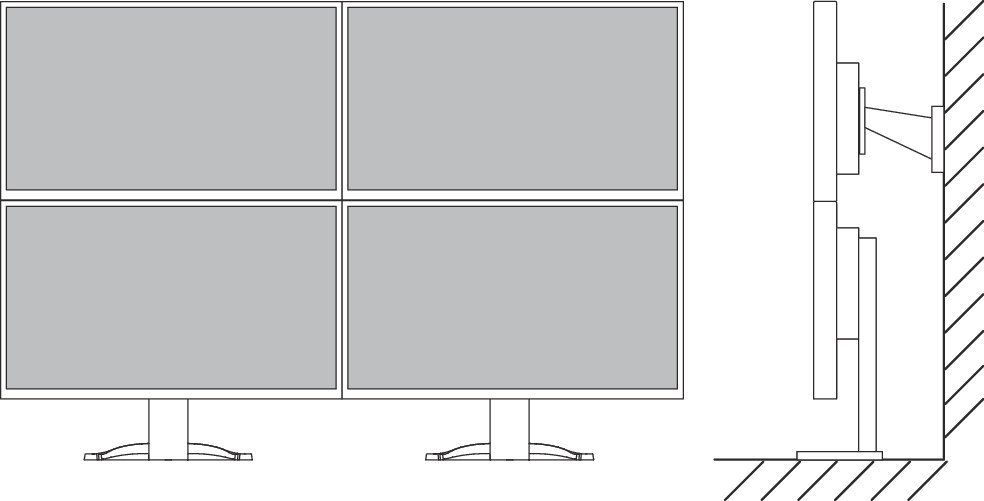

- Genom att fästa skärmen på en arm kan skärmen användas i en konfiguration med flera skärmar som drar nytta av funktionen med ramlöshet på alla fyra sidor (se Fästa den extra armen).
Minskning av strömförbrukningen
Den här produkten har en funktion som automatiskt justerar skärmens ljusstyrka för att minska strömförbrukningen *1. Energireduktion, CO2-reduktion och Ekoprestandanivå kan kryssas för på menyn ”EcoView-inställningar” (se Spara energi).
- Auto EcoView
- Ljussensorn för omgivning på framsidan av skärmen känner av ljusstyrkan i omgivningen för att automatiskt justera skärmens ljusstyrka till en behaglig nivå.
- EcoView Optimizer 2
- Skärmen justerar automatiskt skärmens ljusstyrka efter den vita nivån från ingångssignalen. Den här funktionen kan minska strömförbrukningen samtidigt som ljusstyrkan som anges av ingångssignalen bibehålls.
- Referensvärden
Maximal strömförbrukning: 186 W (när en USB-enhet är ansluten och högtalarna fungerar), standardströmförbrukning: 16 W (ljusstyrka 120 cd/m2, när ingen USB-enhet är ansluten och högtalarna inte fungerar, med standardinställningar)
Förverkliga mer praktiska åtgärder med hjälp av Screen InStyle
Skärmkontrollverktyget ”Screen InStyle” gör att du kan använda skärmen på ett bekvämare sätt.
- Skärmens färginställning kan växlas automatiskt så att den passar den programvara som ska användas.
- Du kan byta ingångssignaler med hjälp av snabbtangenterna på tangentbordet.
- När flera skärmar är installerade kan du slå på och stänga av strömmen eller ändra färginställningen för alla skärmar samtidigt.
Obs!
- Screen InStyle kan laddas ner från vår webbplats (www.eizoglobal.com ).
- Endast operativsystemet Windows stöds.
Dockningsstationens funktion
Den här produkten är utrustad med en LAN-port och USB-hub så att den kan användas som dockningsstation. Genom att ansluta en USB-C-kabel kan du skapa en stabil nätverksmiljö även på bärbara datorer eller surfplattor som saknar LAN-portar. Du kan också använda USB-kompatibel kringutrustning och ladda smartphones (se Använda funktionen som dockningsstation).
Reglage och funktioner

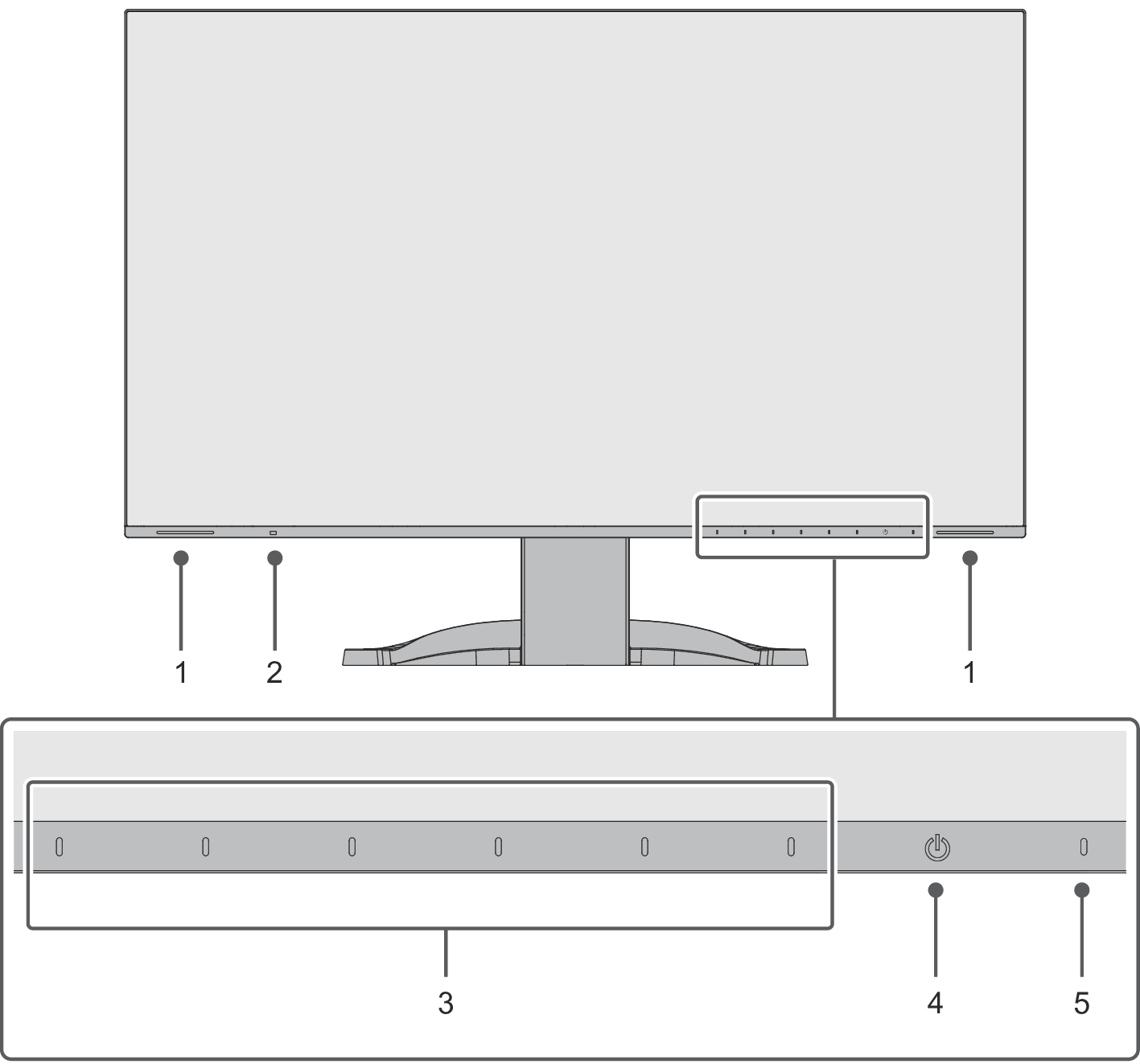

Framsida
| Avger ljud. |
| Känner av omgivande ljusstyrka. Om du använder Auto EcoView justeras skärmens ljusstyrka automatiskt efter ljusstyrkan i omgivningen (se Auto EcoView). |
| Visar menyer. Manövrera reglagen enligt funktionsguiden (se Grundläggande användning av inställningsmenyn). |
| Slår på och stänger av strömmen. |
| Indikerar skärmens driftläge. Vit: Normalt driftläge Orange: Energisparläge Av: Huvudström/ström av |

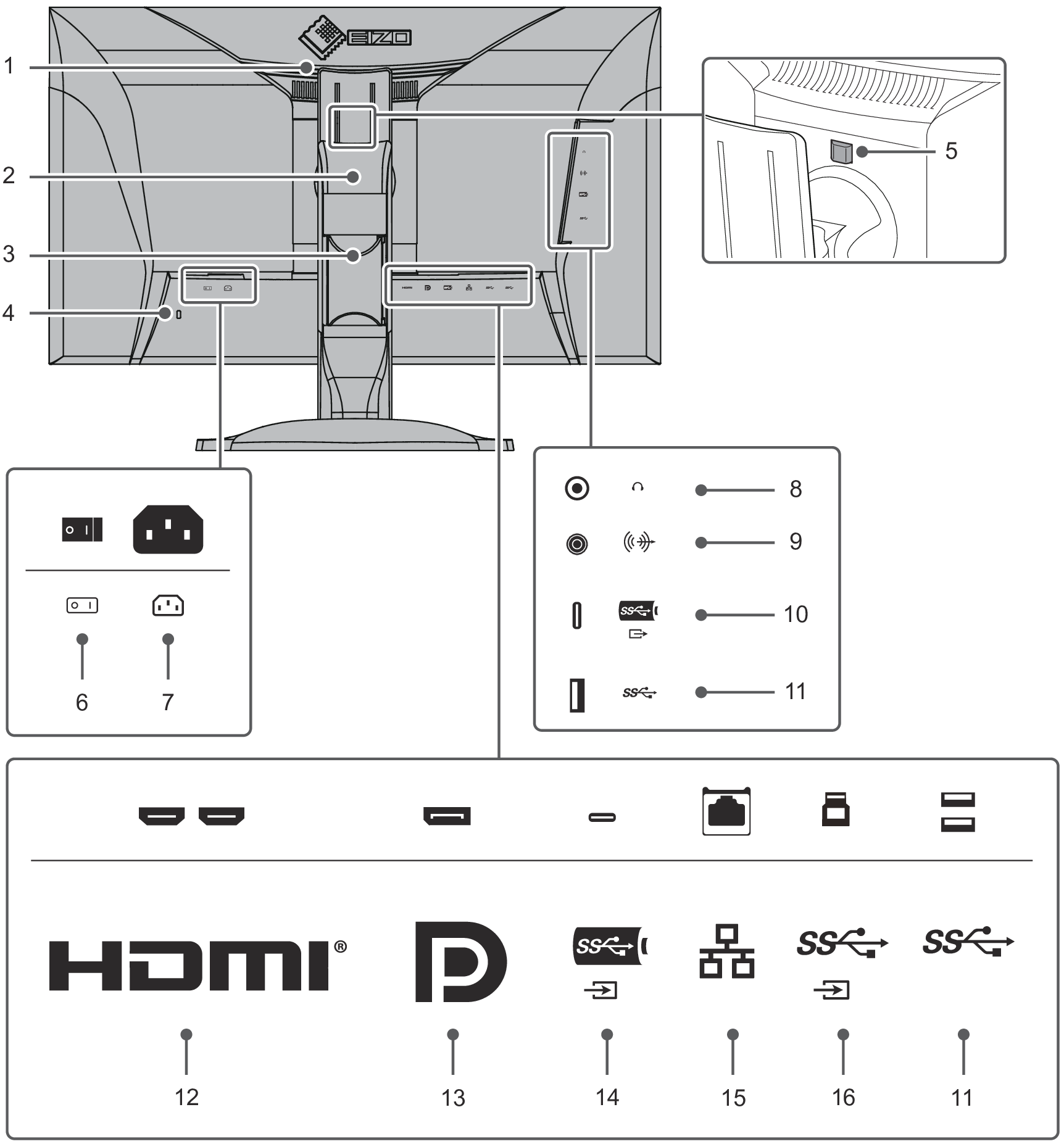

Baksida
| Används vid transport. |
| Justerar höjd och vinkel (lutning och vridning) på skärmen. Skärmen kan också roteras vertikalt. |
| Används som fäste för skärmens kablar. |
| Kompatibelt med Kensingtons MicroSaver-säkerhetssystem. |
| Använd den här knappen för att ta bort skärmen från stativet. |
| Slår på och stänger av huvudströmmen.
|
| Ansluter nätsladden. |
| Ansluter till hörlurar. |
| Externa högtalare kan anslutas till utgående ljud från de anslutna högtalarna. |
| Ansluter till en USB-kringutrustning (se Använda funktionen som dockningsstation). |
| |
| Ansluter till en dator med HDMI-utgång. |
| Ansluter till en dator med DisplayPort utgång. |
| Ansluter till en dator med USB-C-utgång. Detta överför också den USB-signal som krävs för att använda programvara som kräver en USB-anslutning eller funktionen som dockningsstation (se Använda funktionen som dockningsstation). |
| Ansluter till en nätverkshub eller router med en LAN-kabel för att kunna använda nätverksanslutningen i funktionen som dockningsstation (se Använda funktionen som dockningsstation). |
| Anslut med USB-kabel när du använder programvara som kräver en USB-anslutning. |
: På,
: Av- Du kan fästa en extra arm (eller ett extra stativ) genom att ta bort stativsektionen.
Kompatibla upplösningar
Skärmen stöder följande grafikupplösningar:
Visning med två fönster (PbyP-visning)
✓: Stöds, -: Stöds inte
Upplösning | Vertikal | DisplayPort/USB-C | HDMI | ||||||
|---|---|---|---|---|---|---|---|---|---|
Visning med ett | PbyP-visning | Visning med ett | PbyP-visning | ||||||
PbyP-A | PbyP-B | PbyP-C | PbyP-A | PbyP-B | PbyP-C | ||||
640 x 480 | 59,940 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
640 x 480 | 60,000 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
720 x 400 | 70,087 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
720 x 480 | 59,940 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
720 x 480 | 59,941 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
720 x 480 | 60,000 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
720 x 576 | 50,000 | - | - | - | - | ✓ | ✓ | ✓ | ✓ |
800 x 600 | 60,317 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1024 x 768 | 60,004 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1280 x 720 | 50,000 | - | - | - | - | ✓ | ✓ | ✓ | ✓ |
1280 x 720 | 59,855 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1280 x 720 | 59,940 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1280 x 720 | 59,979 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1280 x 720 | 60,000 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1280 x 800 | 59,810 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1280 x 800 | 59,910 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1280 x 1024 | 60,020 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1280 x 1600 | 59,910 | - | ✓ | - | - | - | ✓ | - | - |
1280 x 2160 | 29,952 | - | - | - | - | - | - | - | ✓ |
1280 x 2160 | 59,928 | - | - | - | ✓ | - | - | - | ✓ |
1600 x 900 | 60,000 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1600 x 1200 | 60,000 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1680 x 1050 | 59,883 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1680 x 1050 | 59,954 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1920 x 1080 | 29,970 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1920 x 1080 | 30,000 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1920 x 1080 | 50,000 | - | - | - | - | ✓ | ✓ | ✓ | ✓ |
1920 x 1080 | 59,940 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1920 x 1080 | 60,000 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1920 x 1200 | 59,885 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1920 x 1200 | 59,950 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1920 x 2160 | 29,952 | - | - | - | - | - | ✓ | - | - |
1920 x 2160 | 59,988 | - | ✓ | - | - | - | ✓ | - | - |
2560 x 1440 | 59,951 | ✓ | - | ✓ | - | ✓ | - | ✓ | - |
2560 x 2160 | 29,994 | - | - | ✓*2 | - | - | - | ✓ | - |
2560 x 2160 | 59,978 | - | - | ✓ | - | - | - | ✓ | - |
3840 x 2160 | 29,970 | - | - | - | - | ✓ | - | - | - |
3840 x 2160 | 29,981 | ✓ | - | - | - | ✓ | - | - | - |
3840 x 2160 | 30,000 | - | - | - | - | ✓ | - | - | - |
3840 x 2160 | 50,000 | - | - | - | - | ✓ | - | - | - |
3840 x 2160*1 | 59,940 | - | - | - | - | ✓ | - | - | - |
3840 x 2160*1 | 59,997 | ✓ | - | - | - | ✓ | - | - | - |
3840 x 2160 | 60,000 | - | - | - | - | ✓ | - | - | - |
- Rekommenderad upplösning
- DisplayPort stöds inte
Obs!
- Endast progressiv stöds för skanningsformatet.
