Úvod
Děkujeme vám za váš výběr barevného monitoru LCD EIZO.
Funkce
Zobrazení dvou oken
Funkce PbyP (Picture by Picture) a PinP (Picture in Picture) umožňují rozdělit obrazovku na levou a pravou část a zobrazit dva vstupní signály současně.
Podporuje zobrazení videa a napájení pomocí jediného kabelu USB Type-C® (dále jen USB-C®)
Tento výrobek je vybaven konektorem USB-C a podporuje přenos video signálů (DisplayPort™ Alt Mode) i napájení (USB Power Delivery).
Pokud se používá jako externí monitor, dodává připojenému notebooku maximálně 94 W energie.
Poznámka
- Pokud chcete zobrazit videosignál, musí připojené zařízení podporovat přenos videosignálu (režim DisplayPort Alt Mode).
- Pokud chcete využívat funkci nabíjení, musí připojené zařízení podporovat nabíjení zařízení pomocí USB Power Delivery.
- Maximálních 94 W výkonu lze dodávat pouze při použití následujících kabelů USB:
- CC150SS81G-5A nebo CC150SS81GW-5A (součást dodávky),
- CC100 (volitelné příslušenství).
- Připojená zařízení lze nabíjet, i když je monitor v režimu úspory energie.
- Když v nabídce „Administrator Settings“ nastavíte možnost „Compatibility Mode“ na „On“, připojená zařízení bude možné nabíjet, i když je napájení monitoru vypnuté (s výjimkou případu, kdy je vypnutý hlavní vypínač).
Vysoká přizpůsobivost instalace
- Tento výrobek lze použít jako externí monitor k notebooku.

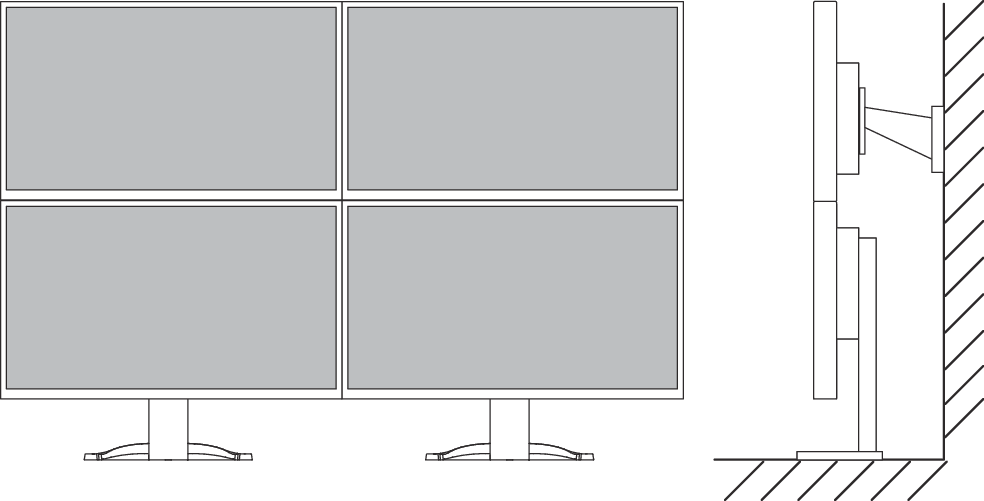

- Po připojení monitoru k ramenu lze obrazovku použít v konfiguraci s více monitory, která se obejde bez rámu na všech čtyřech stranách (viz Připevnění volitelného ramene).

Snížení spotřeby energie
Tento výrobek je vybaven funkcí, která automaticky upravuje jas obrazovky za účelem snížení spotřeby energie*1. Možnosti Power Reduction, CO2 Reduction a Eco Performance Level lze zkontrolovat v nabídce „EcoView Settings“ (viz Úspora energie).
- Auto EcoView
- Senzor okolního osvětlení na přední straně monitoru detekuje okolní jas a automaticky upravuje jas obrazovky na příjemnou úroveň.
- EcoView Optimizer 2
- Monitor automaticky upravuje jas obrazovky podle úrovně bílé ve vstupním signálu. Tato funkce může snížit spotřebu energie při zachování jasu určeného vstupním signálem.
- Referenční hodnoty
Maximální spotřeba energie: 196 W (pokud je připojeno zařízení USB a reproduktory fungují), standardní spotřeba energie: 18 W (jas 120 cd/m2, pokud není připojeno žádné zařízení USB a reproduktory nefungují, ve výchozím nastavení).
Pohodlnější práce pomocí softwaru Screen InStyle
Nástroj „Screen InStyle“ určený k ovládání monitoru umožňuje jeho pohodlnější používání.
- Barevný režim monitoru lze automaticky přepínat tak, aby vyhovoval používanému softwaru.
- Vstupní signály můžete přepínat pomocí klávesových zkratek na klávesnici.
- Pokud je nainstalováno více monitorů, můžete zapnout a vypnout napájení nebo změnit barevný režim všech monitorů současně.
Poznámka
- Software Screen InStyle si můžete stáhnout z našich webových stránek (www.eizoglobal.com ).
- Podporovány jsou pouze operační systémy Windows.
Funkce dokovací stanice
Tento výrobek je vybaven portem LAN a rozbočovačem USB, takže ho lze použít jako dokovací stanici. Připojením kabelu USB-C můžete vytvořit stabilní síťové prostředí i na noteboocích nebo tabletech, které nejsou vybaveny porty LAN. Můžete také použít periferní zařízení kompatibilní s rozhraním USB a nabíjet chytré telefony (viz Použití funkce dokovací stanice).

Ovládací prvky a funkce

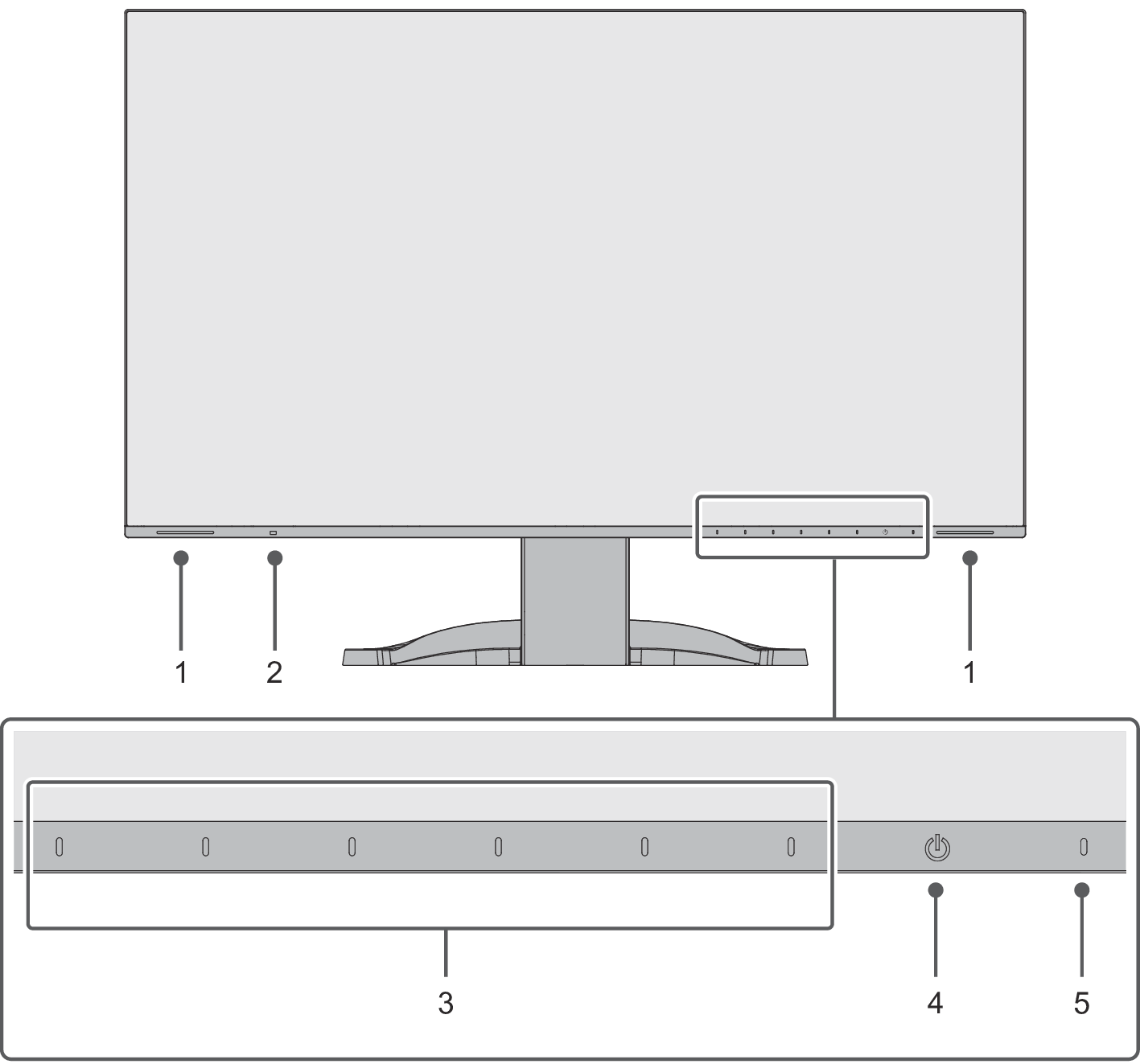

Přední strana

| Slouží k výstupu zvuku. |
| Detekuje okolní jas. Pokud používáte funkci Auto EcoView, jas obrazovky se automaticky upraví podle okolního jasu (viz Auto EcoView). |
| Zobrazuje nabídky. Spínače ovládejte podle návodu k obsluze (viz Základní úkony v nabídce nastavení). |
| Vypíná a zapíná napájení. |
| Udává provozní stav monitoru. Bílý: Normální provozní režim Oranžový: Režim úspory energie Zhasnutý: Napájení vypnuto |
Zadní strana

| Toto držadlo slouží k přepravě. |
| Nastavení výšky a úhlu (sklonu a natočení) monitoru. Monitor lze otáčet také svisle. |
| Přidržuje kabely monitoru. |
| Splňuje požadavky systému zabezpečení MicroSaver společnosti Kensington. |
| Pomocí tohoto tlačítka můžete monitor uvolnit ze stojanu. |
| Slouží k vypnutí a zapnutí hlavního napájení.
|
| Slouží k připojení napájecího kabelu. |
| Připojuje sluchátka. |
| Externí reproduktory lze připojit ke zvukovému výstupu z připojených reproduktorů. |
| Slouží k připojení periferního zařízení USB (viz Použití funkce dokovací stanice). |
| |
| Slouží k připojení k počítači vybavenému výstupem HDMI. |
| Slouží k připojení k počítači vybavenému výstupem DisplayPort. |
| Slouží na připojení k počítači vybavenému výstupem USB-C. Toto také přenáší signál USB nezbytný k používání softwaru, který vyžaduje připojení USB nebo funkci dokovací stanice (viz Použití funkce dokovací stanice). |
| Připojuje se k síťovému rozbočovači nebo směrovači pomocí kabelu LAN za účelem použití síťového připojení funkce dokovací stanice (viz Použití funkce dokovací stanice). |
| Když používáte software, který vyžaduje připojení USB, připojte se pomocí kabelu USB. |
- Volitelné rameno (nebo volitelný stojan) lze připojit po odebrání stojanové části.
Podporovaná rozlišení
Monitor podporuje následující rozlišení:
Zobrazení PbyP
Zobrazení PinP
✓: Podporováno, -: nepodporováno
Rozlišení | Svislý kmitočet | DisplayPort/USB-C | HDMI | ||||||
---|---|---|---|---|---|---|---|---|---|
Zobrazení jednoho | Zobrazení PbyP | Zobrazení jednoho | Zobrazení PbyP | ||||||
PbyP-A | PbyP-B | PbyP-C | PbyP-A | PbyP-B | PbyP-C | ||||
640 × 480 | 59,940 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
640 × 480 | 60,000 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
720 × 400 | 70,087 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
720 × 480 | 59,940 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
720 × 480 | 59,941 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
720 × 480 | 60,000 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
720 × 576 | 50,000 | - | - | - | - | ✓ | ✓ | ✓ | ✓ |
800 × 600 | 60,317 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1024 × 768 | 60,004 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1280 × 720 | 50,000 | - | - | - | - | ✓ | ✓ | ✓ | ✓ |
1280 × 720 | 59,855 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1280 × 720 | 59,940 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1280 × 720 | 59,979 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1280 × 720 | 60,000 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1280 × 800 | 59,810 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1280 × 800 | 59,910 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1280 × 1024 | 60,020 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1280 × 1600 | 59,910 | - | ✓ | - | - | - | ✓ | - | - |
1280 × 2160 | 29,952 | - | - | - | - | - | - | - | ✓ |
1280 × 2160 | 59,928 | - | - | - | ✓ | - | - | - | ✓ |
1600 × 900 | 60,000 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1600 × 1200 | 60,000 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1680 × 1050 | 59,883 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1680 × 1050 | 59,954 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1920 × 1080 | 29,970 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1920 × 1080 | 30,000 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1920 × 1080 | 50,000 | - | - | - | - | ✓ | ✓ | ✓ | ✓ |
1920 × 1080 | 59,940 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1920 × 1080 | 60,000 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1920 × 1200 | 59,885 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1920 × 1200 | 59,950 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
1920 × 2160 | 29,952 | - | - | - | - | - | ✓ | - | - |
1920 × 2160 | 59,988 | - | ✓ | - | - | - | ✓ | - | - |
2560 × 1440 | 59,951 | ✓ | - | ✓ | - | ✓ | - | ✓ | - |
2560 × 2160 | 29,994 | - | - | ✓*2 | - | - | - | ✓ | - |
2560 × 2160 | 59,978 | - | - | ✓ | - | - | - | ✓ | - |
3840 × 2160 | 29,970 | - | - | - | - | ✓ | - | - | - |
3840 × 2160 | 29,981 | ✓ | - | - | - | ✓ | - | - | - |
3840 × 2160 | 30,000 | - | - | - | - | ✓ | - | - | - |
3840 × 2160 | 50,000 | - | - | - | - | ✓ | - | - | - |
3840 × 2160*1 | 59,940 | - | - | - | - | ✓ | - | - | - |
3840 × 2160*1 | 59,997 | ✓ | - | - | - | ✓ | - | - | - |
3840 × 2160 | 60,000 | - | - | - | - | ✓ | - | - | - |
- Doporučené rozlišení
- DisplayPort není podporován
Poznámka
- Je podporováno pouze progresivní obnovování obrazu.
