Referenz
So verwenden Sie die Webcam/das Mikrofon
Dieses Produkt verfügt über eine Webcam und ein Mikrofon, die in die Blende integriert sind. Es kann für Webkonferenzen oder zur Anmeldung bei Windows mithilfe der Windows Hello-Gesichtserkennung verwendet werden.
Wenn Sie die Webcam/das Mikrofon verwenden, müssen Sie einen PC über ein USB-Kabel an den Monitor anschließen.
Gehen Sie zum Anschluss und zur Einrichtung wie folgt vor.

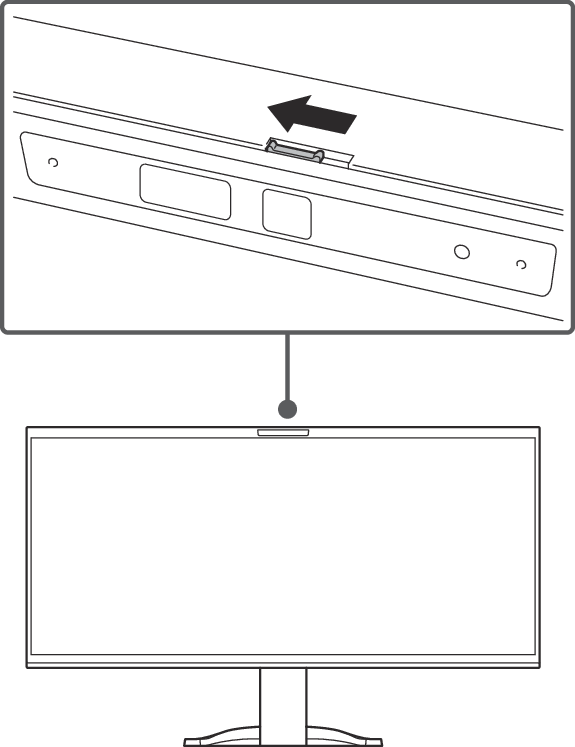

- Schieben Sie den Sichtschutz nach links, um ihn zu öffnen.
Achtung
- Halten Sie den Sichtschutz bis zum Ende fest geöffnet. Wenn er teilweise geöffnet ist, funktioniert die Windows Hello-Gesichtserkennung möglicherweise nicht richtig.
- Verbinden Sie den USB-Upstream-Anschluss des Monitors über USB mit dem PC.
- Bei einem USB-C-Signaleingang können Videosignale und USB-Signale mit dem einzelnen mitgelieferten USB-C-Kabel übertragen werden, sodass keine zusätzliche USB-Verbindung erforderlich ist.
- Für DisplayPort- oder HDMI-Signaleingänge verbinden Sie den USB-B-Anschluss (Upstream) des Monitors über das mitgelieferte USB 5Gbps-Kabel mit dem PC.
- Konfigurieren Sie die Zuordnung zwischen Eingangssignalen und USB-Upstream-Anschlüssen.
- Im Falle eines USB-C-Signaleingangs ist der USB-Upstream-Anschluss auf USB-C festgelegt, sodass die Einstellungen nicht überprüft werden müssen.
- Rufen Sie für den DisplayPort-Eingang oder den HDMI-Signaleingang die Option „USB-Auswahl - DisplayPort / HDMI 1 / HDMI 2“ im Einstellungsmenü auf und stellen Sie den Anschluss („DisplayPort“, „HDMI 1“ oder „HDMI 2“), der über die Webcam mit dem PC verbunden ist, auf „USB-B“ ein.
- Wenn Sie die Windows Hello-Gesichtserkennung verwenden, müssen Sie Windows Hello auf Ihrem PC einrichten. Einzelheiten zur Einstellung finden Sie auf unserer Website.
- Gehen Sie zur Überprüfung wie folgt vor: Rufen Sie www.eizoglobal.com auf und geben Sie „Windows Hello“ in das Suchfeld auf der Website ein.
Verwendung der Dockingstation-Funktion
Dieses Produkt ist mit einem LAN-Anschluss und einem USB-Hub für den Einsatz als Dockingstation ausgestattet. Durch Anschluss eines USB-C-Kabels können Sie eine stabile Netzwerkumgebung schaffen, auch für Notebook-PCs oder Tablets, die nicht mit LAN-Anschlüssen ausgestattet sind. Darüber hinaus können Peripheriegeräte, die USB unterstützen, verwendet und Smartphones geladen werden.
- Schließen Sie ein USB-C-Kabel an (CC200SS-5A oder CC200SSW-5A).
- Verbinden Sie das LAN-Kabel mit dem LAN-Anschluss des Monitors.
- Schließen Sie ggf. eine Maus, Tastatur oder ein anderes Gerät an den USB-Downstream-Anschluss an.
Achtung
- Diese Funktion kann abhängig vom verwendeten PC, dem Betriebssystem und den Peripheriegeräten möglicherweise nicht verwendet werden. Wenden Sie sich an den Hersteller des jeweiligen Geräts, um Informationen zur USB-Kompatibilität zu erhalten.
- Auch wenn sich der Monitor im Energiesparmodus befindet, können Geräte, die an den USB-Downstream-Anschluss angeschlossen sind, bedient werden. Daher variiert der Stromverbrauch des Monitors, auch im Energiesparmodus, abhängig von den angeschlossenen Geräten.
- Ein am USB-Downstream-Anschluss des Monitors angeschlossenes Gerät funktioniert nicht, wenn der Hauptnetzschalter des Monitors ausgeschaltet ist.
- Wenn „Compatibility Mode“ auf „Off“ gesetzt ist und der Monitor ausgeschaltet wird, können Geräte und LAN-Anschlüsse, die mit dem USB-Downstream-Anschluss verbunden sind, nicht verwendet werden.
Hinweis
- Die MAC-Adresse ist auf der Rückseite des Monitors angegeben. Ein MAC-Adressen-Passthrough wird nicht unterstützt.
- Mithilfe der Software EIZO MAC Address Clone Utility können Sie vorübergehend die MAC-Adresse des EIZO-Monitors durch die MAC-Adresse des Computers ersetzen. Weitere Informationen zu EIZO MAC Address Clone Utility finden Sie auf unserer Website. (www.eizoglobal.com/products/flexscan/mac-address-clone/ )
- Dieses Produkt unterstützt USB 5Gbps. Wenn Sie Peripheriegeräte anschließen, die USB 5Gbps unterstützen, ist eine Datenkommunikation mit Hochgeschwindigkeit möglich.
Bei einer Verbindung über USB-C können Sie zwischen Priorität des Anzeigesignals „USB 2.0 (480Mbps)“ und Priorität der USB-Geschwindigkeit „USB 5Gbps“ wählen (siehe Signal Format (USB-C)). Die Standardeinstellung lautet „USB 5Gbps“ und die maximale USB-Übertragungsgeschwindigkeit beträgt 5 Gbit/s. - Für eine Verbindung über USB-B kann der LAN-Anschluss nicht verwendet werden.
Technische Daten
LCD-Display
Typ | IPS (entspiegelt) | |
Hintergrundbeleuchtung | LED | |
Größe | 34,1" (86,7 cm) | |
Auflösung | 3440 Punkte × 1440 Zeilen | |
Anzeigegröße (H × V) | 799,8 mm x 334,8 mm | |
Pixelabstand | 0,233 mm × 0,233 mm | |
Darstellbare Farben | 8-Bit-Farben | 16,77 Millionen Farben |
Blickwinkel (H / V, typisch) | 89˚/89˚ | |
Reaktionszeit (typisch) | Mitteltonbereich | 14 ms (Overdrive-Einstellung: Aus) |
8 ms (Overdrive-Einstellung: Standard) | ||
5 ms (Overdrive-Einstellung: Verbessert) | ||
Videosignale
Eingangsanschlüsse | DisplayPort (HDCP 1.3/2.3-kompatibel) x 1 HDMI (HDCP 1.4/2.3-kompatibel) *1 x 2 USB-C (DisplayPort Alt Mode, HDCP 1.3/2.3-kompatibel) x 1 | |
Digitalfrequenz | DisplayPort | Horizontal: 31 kHz — 90 kHz Vertikal: 29 Hz – 61 Hz, 69 Hz – 71 Hz (bei 720 x 400) |
HDMI | Horizontal: 31 kHz — 90 kHz Vertikal: 29 Hz – 61 Hz, 69 Hz – 71 Hz (bei 720 x 400) | |
USB-C | Horizontal: 31 kHz — 90 kHz Vertikal: 29 Hz – 61 Hz, 69 Hz – 71 Hz (bei 720 x 400) | |
Externer Synchronisations-Modus | 59,5 Hz – 60,5 Hz | |
Max. | DisplayPort | 320 MHz |
HDMI | 320 MHz | |
USB-C | 320 MHz | |
- HDMI CEC (oder gegenseitige Steuerung) wird nicht unterstützt.
USB
Anschluss | Upstream | USB-C (USB 5Gbps) *1 x 1 USB-B (USB 5Gbps) x 1 |
Downstream | USB-A (USB 5Gbps) x 2 USB-C (USB 5Gbps) x 1 | |
Standard | USB 3.2 Gen1 | |
Übertragungsgeschwindigkeit | 5 Gbit/s; 480 Mbit/s; 12 Mbit/s; 1,5 Mbit/s | |
Stromzufuhr | Upstream | USB-C (USB 5Gbps): Max. 94 W (5 V/3 A, 9 V/3 A, 15 V/3 A, 20 V/4,7 A) |
Downstream | USB-A (USB 5Gbps): Max. 900 mA pro Anschluss*2 USB-C (USB 5Gbps): Max. 15 W (5 V/3 A)*2 | |
- Unterstützt Pin-Belegung E. Das separat erhältliche Zubehörteil CP200 (USB-C – DisplayPort) kann an den DisplayPort-Anschluss des PCs angeschlossen werden.
- Der USB-C- und der USB-A-Anschluss seitlich am Monitor können auch dann Strom liefern, wenn der PC und der Monitor nicht über USB verbunden sind. Der USB-A-Anschluss an der Rückseite des Monitors kann auch dann Strom liefern, wenn der PC und der Monitor nicht über USB verbunden sind.
Audio
Audioeingangsformat | 2 Kanal linear PCM (32 kHz / 44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz / 176,4 kHz / 192 kHz) |
Lautsprecher | 4 W + 4 W |
Kopfhörer | 2 mW + 2 mW (32 Ω) |
Eingangsanschlüsse | DisplayPort x 1 HDMI x 2 USB-C (DisplayPort Alt Mode) x 1 (jeweils mit Videosignal geteilt) |
Ausgangsanschlüsse*1 | Kopfhörerbuchse × 1 |
- Wenn die Audio-Ausgabe über die Lautsprecher des Monitors erfolgt, schließen Sie keine Geräte an die Kopfhörerbuchse an.
Netzwerk
Anschluss | RJ-45 (USB-LAN-Adapter) |
Unterstützte Betriebssysteme*1 | Windows 11 Windows 10 (32 Bit / 64 Bit) macOS Sierra (10.12) oder höher |
Verdrahtetes LAN | IEEE802.3ab (1000BASE-T) IEEE802.3u (100BASE-TX) IEEE802.3 (10BASE-T) |
- Der EIZO-Support endet, wenn der Support durch den Anbieter des Betriebssystems endet.
Webcam/Mikrofon
Unterstützte Betriebssysteme*1 | Windows 11 Windows 10 (32 Bit / 64 Bit) macOS Sierra (10.12) oder höher | |
Windows Hello | Standard | Windows Hello |
Unterstützte Betriebssysteme*1 | Windows 11 Windows 10 (32 Bit / 64 Bit) | |
Blickwinkel (diagonal, typisch) | 76,9˚ | |
Fokusmethode | Autofokus | |
Mikrofon | Mikrofon x 2 | |
Bildwiederholfrequenz | Bis zu 2592 x 1944 Pixel, 30 Bilder pro Sekunde | |
Webcam-Statusleuchte | Grünes Licht (wenn die Webcam läuft) | |
- Der EIZO-Support endet, wenn der Support durch den Anbieter des Betriebssystems endet.
Strom
Eingang | 100 – 240 VAC ±10 %, 50/60 Hz; 2,25 – 1,00 A |
Maximaler Stromverbrauch | 222 W oder weniger |
Stromsparmodus (Standardwert) | 0,4 W (USB-Gerät nicht angeschlossen, externe Last nicht angeschlossen, mit nur einem Eingang (entweder DisplayPort oder HDMI)) |
Bereitschaftsmodus (Standardwert) | 0,3 W (USB-Gerät nicht angeschlossen, externe Last nicht angeschlossen, mit nur einem Videosignaleingang ausgenommen DisplayPort) |
Physische Spezifikationen
Abmessungen | 819,5 mm x 436,1 mm — 631,1 mm x 293,0 mm — 319,2 mm (B x H x T) (Neigung: 35˚) |
819,5 mm x 414,5 mm — 609,5 mm x 242,0 mm — 250,0 mm (B x H x T) (Neigung: 0˚) | |
Abmessungen (ohne Standfuß) | 819,5 mm x 385,0 mm x 103,1 mm (B x H x T) |
Nettogewicht | Ca. 12,1 kg |
Nettogewicht (ohne Standfuß) | Ca. 9,2 kg |
Höheneinstellbereich | 195,0 mm (Neigung: 35˚) / 195,0 mm (Neigung: 0˚) |
Neigung | Nach oben 35˚, nach unten 5˚ |
Drehung | 90˚ (80˚ bei einer Neigung von 35˚) |
Umgebungsbedingungen im Betrieb
Temperatur | 5 ˚C – 35 ˚C |
Luftfeuchte | 20 % – 80 % relative Luftfeuchte (ohne Kondensationsflüssigkeit) |
Luftdruck | 540 hPa – 1060 hPa |
Umgebungsbedingungen bei Transport / Lagerung
Temperatur | -20 ˚C – 60 ˚C |
Luftfeuchte | 10 % – 90 % relative Luftfeuchte (ohne Kondensationsflüssigkeit) |
Luftdruck | 200 hPa – 1060 hPa |
Zubehör
Aktuelle Informationen zum Zubehör finden Sie auf unserer Website.
