Прикрепление/снятие стойки

Снятие стойки

Стойка данного изделия является съемной.

Внимание

  • Поскольку монитор тяжелый, при переноске, регулировке наклона и установке либо снятии стойки нужны два человека или больше. Падение устройства может привести к повреждению оборудования или травмам.
  • При переноске монитора крепко держитесь за ручку на его задней стороне и нижнюю часть экрана. Падение устройства может привести к повреждению оборудования или травмам.
  • При переноске монитора заранее отключите соединительные кабели и дополнительные принадлежности. Зацепление кабелей или падение дополнительных принадлежностей во время транспортировки может привести к повреждению оборудования или травмам.
  1. Положите ЖК-монитор на мягкую ткань или подушку, расположенную на устойчивой и плоской поверхности, ЖК-панелью вниз.

  2. Внимание

    • Убедитесь, что поверхность, на которой установлена стойка, не мешает.

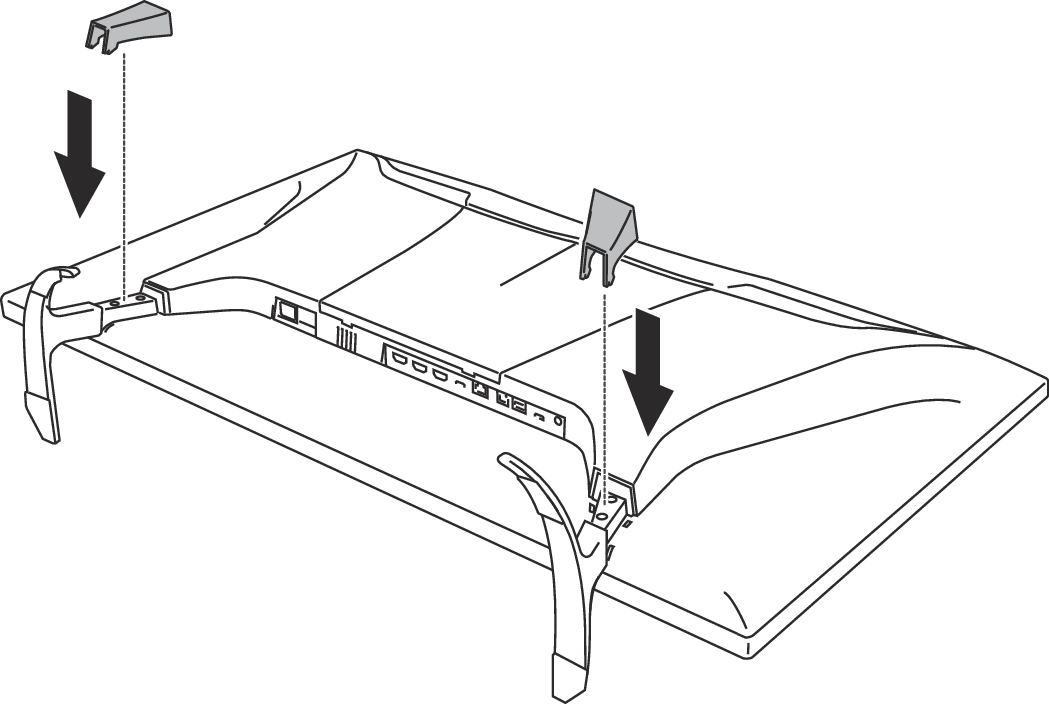

  4. Рукой снимите крышку стойки (лев./прав.).

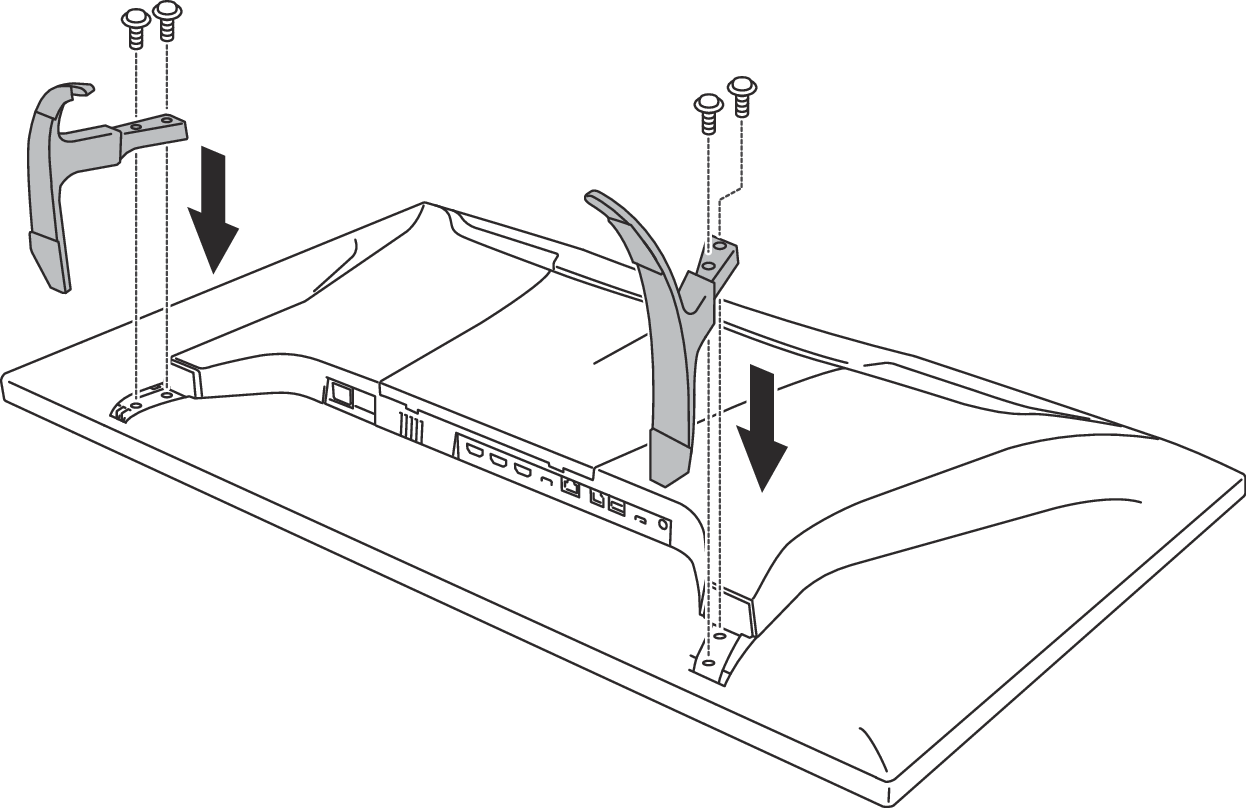

  6. Открутите винты крепления стойки (M4, по два с левой и правой сторон) и снимите стойку (лев./прав.).

Прикрепление кронштейна монитора

К этому изделию можно прикрепить отдельный кронштейн монитора (или стойку). Первоначальная стойка при этом должна быть снята.

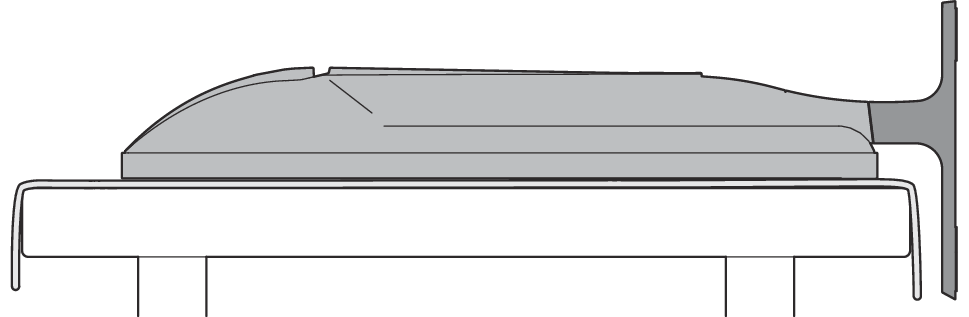

Если прикрепляется кронштейн или стойка, возможна установка в указанных ниже направлениях с указанным диапазоном перемещения (углом наклона).

Внимание

  • При установке кронштейна или стойки следуйте инструкциям из соответствующего руководства пользователя.
  • При использовании кронштейна или стойки от другого производителя заранее проверьте следующие параметры и выберите модель, совместимую со стандартом VESA.
  • Зазор между отверстиями под винты: 200 мм × 200 мм 100 мм × 100 мм
  • Габариты кронштейна или стойки крепления VESA: 240 мм × 240 мм или меньше
  • Толщина пластины: 2,6 мм
  • Прочность, которая позволит удерживать вес монитора (без стойки) и присоединенных к нему компонентов, например кабелей.
  • Подключайте кабели после прикрепления стойки или кронштейна.
  • Монитор, кронштейн и стойка тяжелые. Их падение может привести к травмированию или повреждению оборудования.
  • Периодически проверяйте прочность затяжки винтов. Если винты затянуты недостаточно прочно, монитор может отсоединиться. Это может привести к травмированию пользователя или повреждению оборудования.
  1. Положите ЖК-монитор на мягкую ткань или подушку, расположенную на устойчивой и плоской поверхности, ЖК-панелью вниз.

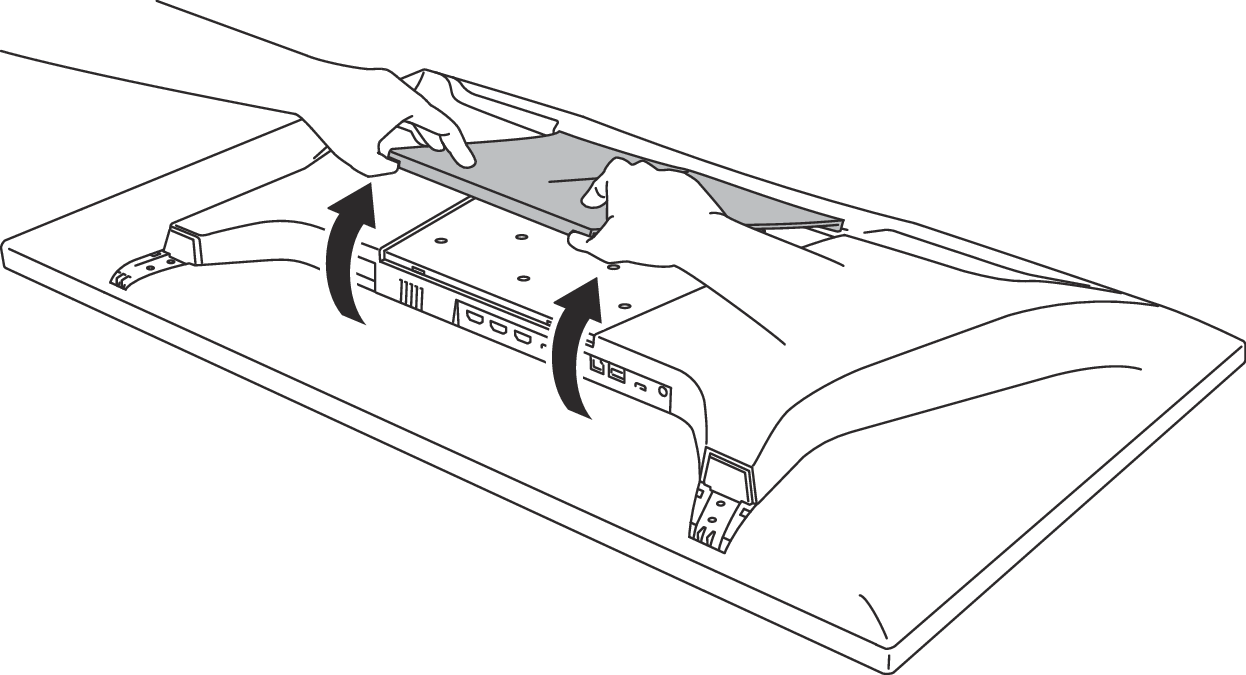

  2. Снимите крышку монитора.
  4. Прикрепите кронштейн или стойку к монитору.
  5. Для установки используйте доступные в продаже винты, соответствующие следующим критериям.
  6. При установке с расстоянием между отверстиями под винты на монтажной площадке 200 мм × 200 мм
  7. Номинальный диаметр: M6
  8. Длина: от 11,6 до 13,4 мм (при использовании шайбы необходимо учесть ее толщину)
  9. При установке с расстоянием между отверстиями под винты на монтажной площадке 100 мм × 100 мм
  10. Номинальный диаметр: M4
  11. от 9,8 до 12,4 мм (при использовании шайбы необходимо учесть ее толщину)

Прикрепление оригинальной стойки

  1. Положите ЖК-монитор на мягкую ткань или подушку, расположенную на устойчивой и плоской поверхности, ЖК-панелью вниз.
  2. Выкрутите крепежные винты на дополнительном кронштейне (или дополнительной стойке) и отсоедините дополнительный кронштейн (или дополнительную стойку).
  3. Прикрепите оригинальную крышку монитора.
  5. Прикрепите оригинальную стойку (лев./прав.) и закрепите ее оригинальными винтами (M4, по два с левой и правой сторон).
  7. Прикрепите оригинальную крышку стойки (лев./прав.).
    Совместите лапки (в четырех местах) на крышке стойки с соответствующими отверстиями на основном корпусе, затем вдавите их.
