Úvod

Děkujeme vám za váš výběr barevného monitoru LCD EIZO.

Funkce

Podporuje zobrazení videa a napájení pomocí jediného kabelu USB Type-C® (dále jen USB-C®)

Při napájení z přiloženého napájecího adaptéru

Konektor USB-C (příchozí: ) podporuje příjem videosignálu (DisplayPort^TM Alt Mode) a zdroj napájení (podle standardu USB Power Delivery).

V případě, že je monitor použit jako externí monitor notebooku, může notebooku dodávat příkon až 60 W.

Poznámka

Aby mohlo připojené zařízení zobrazit videosignál, musí podporovat odesílání videosignálů (režim DisplayPort Alt Mode).
Aby bylo možné napájet monitor z notebooku, musí připojené zařízení podporovat nabíjení zařízení pomocí standardu USB Power Delivery.
Napájení s příkonem až 60 W je možné pouze při použití následujícího kabelu USB:
CC150SS81G-5A (součást dodávky)
Připojená zařízení lze nabíjet, i když je monitor v režimu úspory energie.

Napájení z počítače

Pokud připojíte počítač (připojený ke zdroji napájení) ke konektoru USB-C (odchozímu: ) monitoru, je napájení dodáváno z počítače do monitoru, což umožňuje používat monitor bez připojení napájecího adaptéru.

Poznámka

Periferní zařízení připojená k odchozímu portu USB nebudou fungovat, pokud je počítač napájen bez použití napájecího adaptéru monitoru.
Pro napájení z počítače musí konektor USB-C počítače umožňovat příkon alespoň 15 W (5 V/3 A). Pokud je nižší než 15 W (5 V/3 A), monitor nebude fungovat.

Vysoce pohyblivé rameno monitoru s širokým rozsahem pohybu

Rameno monitoru připojené k tomuto výrobku je kromě dvou funkcí naklápění (nastavení svislého úhlu) a dvou funkcí natočení (nastavení úhlu vodorovného otočení doleva a doprava) vybaveno funkcí posunu (nastavení přední a zadní polohy), která poskytuje široký rozsah pohybu a umožňuje flexibilní polohování monitoru.

Snížení spotřeby energie

Tento výrobek je vybaven funkcí, která automaticky upravuje jas obrazovky za účelem snížení spotřeby energie^*1. Navíc má funkci, která zobrazuje na obrazovce spotřebu energie v reálném čase, což umožňuje sledovat změny spotřeby energie na základě provozních podmínek (viz Úspora energie).

Referenční hodnoty
Maximální příkon je 85 W (napájecí adaptér) / 9 W (USB-C [příchozí]), standardní příkon 6 W (napájecí adaptér) (jas 120 cd/m², bez připojení USB-C [odchozí], bez připojené vnější zátěže, plně bílý displej, pouze vstup USB-C [příchozí], výchozí tovární nastavení)

Pohodlnější práce pomocí softwaru Screen InStyle

Nástroj „Screen InStyle“ určený k ovládání monitoru umožňuje jeho pohodlnější používání.

Barevný režim monitoru lze automaticky přepínat tak, aby vyhovoval používanému softwaru.
Plochu můžete rozdělit do požadovaného rozvržení a libovolně uspořádat jednotlivá okna.
Barevný režim můžete přepínat pomocí klávesových zkratek.
Pokud je nainstalováno více monitorů, můžete zapnout a vypnout napájení nebo změnit barevný režim všech monitorů současně.

Poznámka

Software Screen InStyle si můžete stáhnout z našich webových stránek (www.eizoglobal.com ).

Ovládací prvky a funkce

Přední strana

Ovládací tlačítka	Zobrazuje nabídky. Spínače ovládejte podle návodu k obsluze (viz Základní úkony v nabídce nastavení).
Vypínač	Vypíná a zapíná napájení.
Indikátor napájení	Označuje provozní stav monitoru. Bílá: Normální provozní režim Oranžová: Režim úspory energie Zhasnuto: Vypnuté hlavní napájení
Senzor okolního osvětlení	Detekuje okolní jas. Pokud používáte funkci Auto EcoView, upraví se jas obrazovky automaticky podle okolního jasu (viz Auto EcoView).

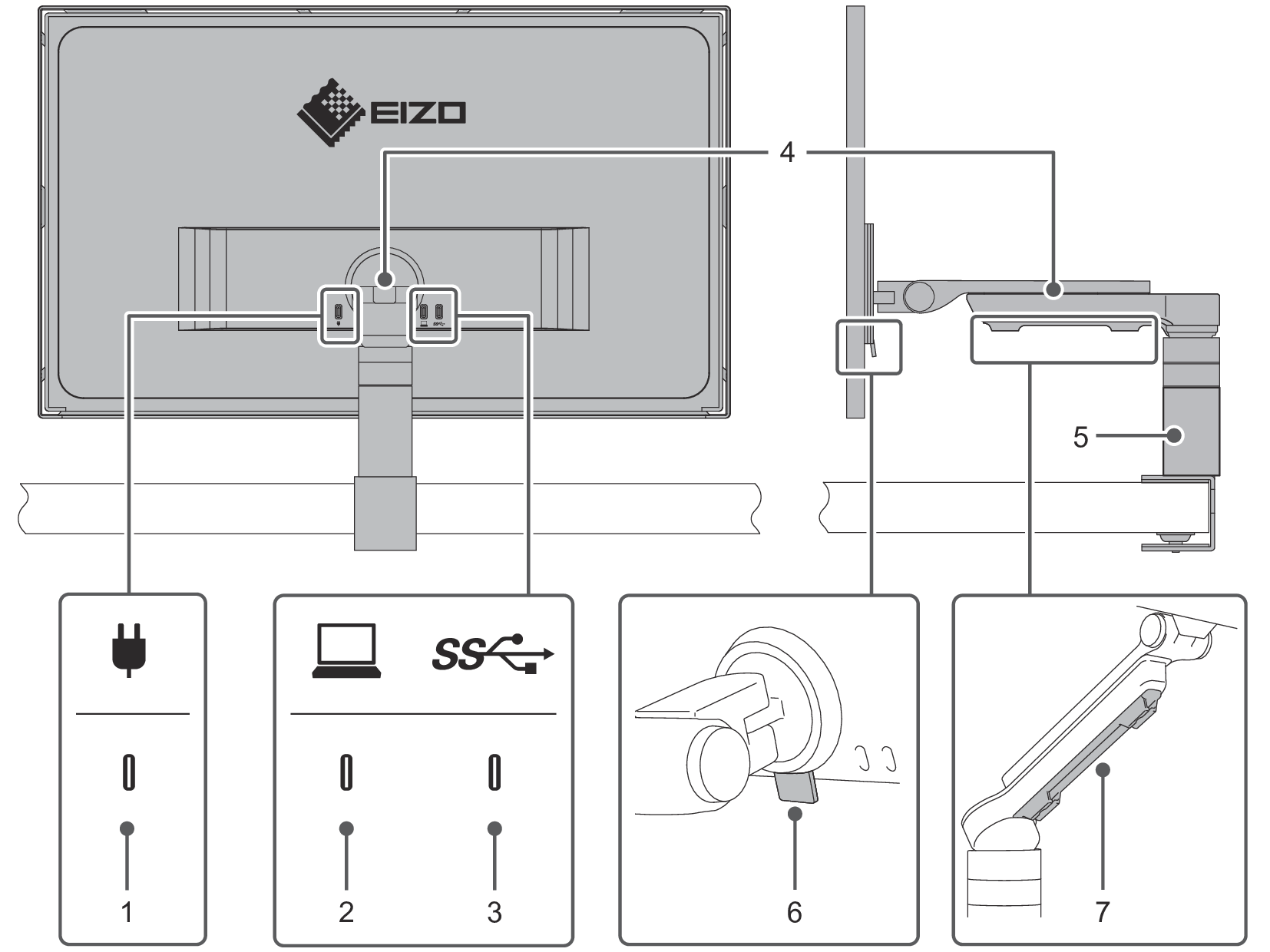

Zadní strana

Konektor USB-C (napájecí)	Slouží k připojení kabelu USB-C napájecího adaptéru.
Konektor USB-C (příchozí)	Slouží pro připojení k počítači vybavenému výstupem USB-C.
Konektor USB-C (odchozí)	Slouží k připojení k perifernímu zařízení USB.
Rameno monitoru	Slouží k nastavení výšky, hloubky a úhlu (sklopení a natočení) monitoru.
Rukojeť	Slouží k zajištění a vyjmutí ramene monitoru.
Tlačítko zámku	Pomocí tohoto tlačítka můžete monitor uvolnit z ramena monitoru.
Držák kabelů	Slouží k uložení kabelů.

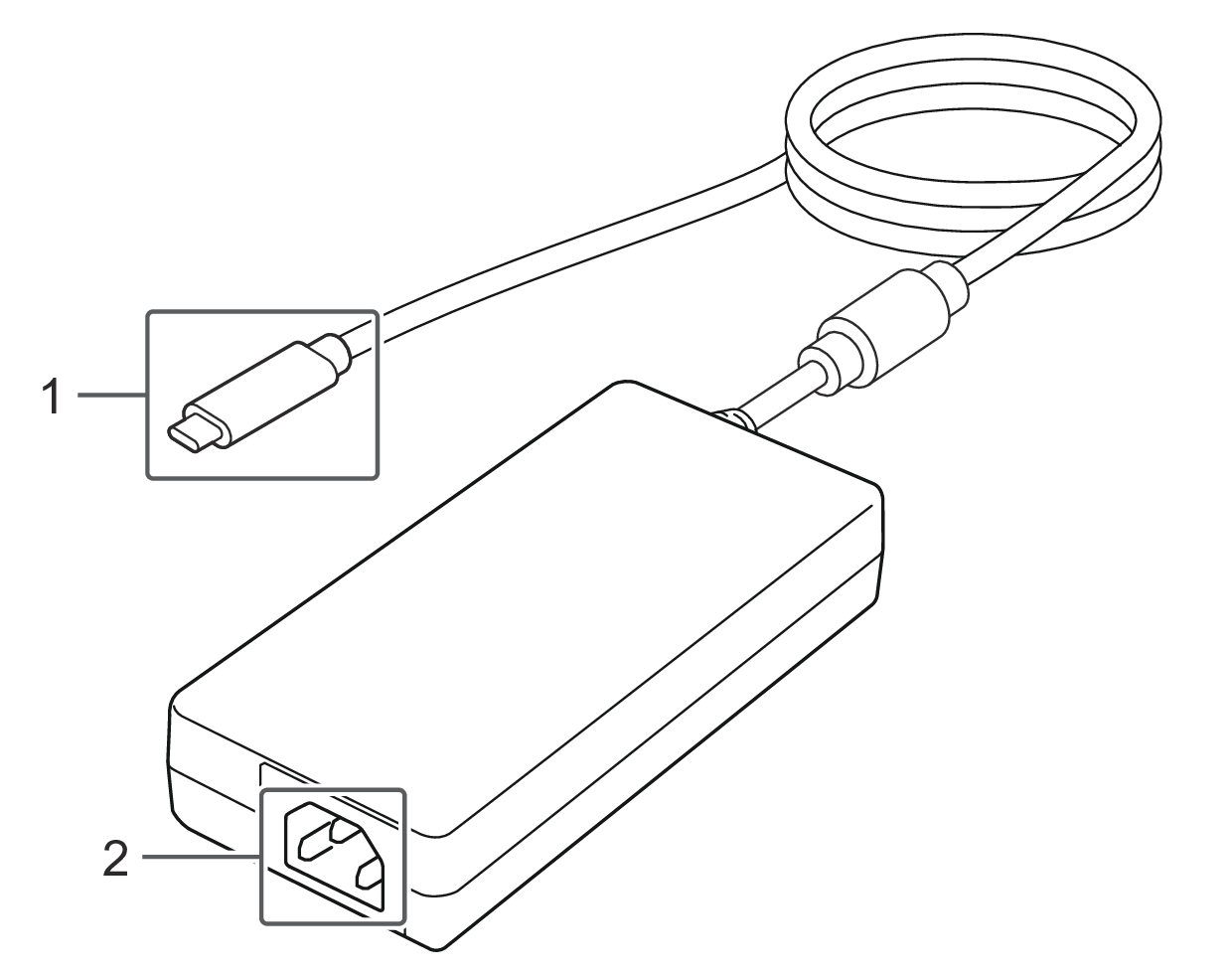

Napájecí adaptér

Konektor USB-C	Připojuje se ke konektoru USB-C na zadní straně monitoru (napájení: ).
Vstupní konektor střídavého napájení	Slouží k připojení napájecího kabelu.
