Så här installerar du en skärmarm/ett stativ från tredje part
Om du har köpt modellen med universalmontering kan du fästa en skärmarm eller ett stativ från tredje part med hjälp av skruvhålet i metalldelen på baksidan av skärmen (VESA-standard: 100 mm x 100 mm).
Observera
- EIZO-skärmarm medföljer inte modellen med universalmontering.
- Om du köper standardmodellen (inklusive en skärmarm) kan du inte installera en skärmarm eller ett stativ från tredje part.
Kompatibla skärmarmar/stativ
Nedanstående skärmarmar och stativ är kompatibla.
- VESA-kompatibla skärmarmar eller stativ som uppfyller följande krav:
- avstånd mellan skruvhål: 100 mm x 100 mm
- plattjocklek: 2,6 mm
- tillräckligt stark för att bära vikten av skärmenheten och tillbehör som kablar
Installationsvillkor
När du monterar en skärmarm eller ett stativ är de installerbara riktningarna och rörelseområdet (lutningsvinkeln) följande:
- Riktning
- Rörelseområde (lutningsvinkel): När du inte använder kantstöd
- Rörelseområde (lutningsvinkel): När du använder kantstöd
- Vid installation i en vinkel mellan 5˚ och 45˚ nedåt gäller garantin endast om kantstöden har monterats. Om skärmen används i dessa lägen utan kantstöd kan frontpanelen lossna. Om du behöver kantstöd kontaktar du EIZO-gruppens företag eller distributör i ditt land eller territorium (www.eizoglobal.com/contact/ ).
Så här fäster du en skärmarm eller ett stativ
- Placera en mjuk tygduk eller liknande på en stabil yta och lägg skärmen med framsidan nedåt.
- Fäst armen eller stativet på skärmen.
- Mer information om installationsförfarandet finns i användarmanualen.
- Använd skruvar som kan köpas i butik och som uppfyller följande villkor:
- Nominell diameter: M4
- Längd: Mellan 6,8 mm och 14,8 mm (om du använder brickor lägger du till brickans tjocklek)
Observera
- Kontrollera regelbundet att skruvarna är åtdragna. Om skruvarna inte är tillräckligt åtdragna kan skärmen lossna. Det kan leda till skada på person eller utrustning.
Så här installerar du kantstödet
När skärmen installeras 5° till 45° nedåt ska du fästa kantstödet på skärmen. Om kantstödet inte är korrekt installerat kan bildpanelen lossna. Dessutom upphäver detta produktgarantin.
- Installationsmetod
- Lutningsvinkel

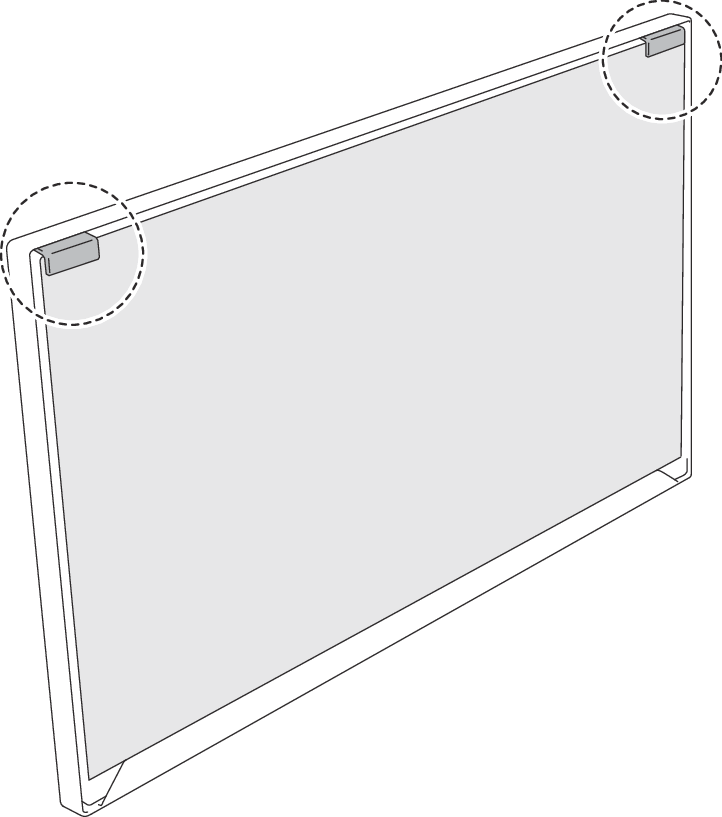

Monteringsposition
Monteringsförfarande
Observera
- När du installerar kantstödet ska du vara försiktig så att du inte trycker ned på skärmen med händerna. LCD-panelens yta kan repas eller skadas.
- När installationen är klar ska du inte ta av kantstödet och återanvända det. Använd inte heller om det finns smuts på kantstödets klistersida. Limhållfastheten kan ha minskat.
- Torka av damm och smuts från det område där kantstödet ska installeras.
- Skala av baksidan av den dubbelsidiga tejpen på kantstödet.
- Rikta in kanterna på kantstödet mot skärmens kantram och fäst den genom att trycka den dubbelsidiga tejpen mot ovansidan av bildskärmen med pincett eller liknande verktyg (två ställen).
- Se till att kantstödet är ordentligt fastsatt.
