Introduction

Ce chapitre décrit les caractéristiques du moniteur et le nom de chaque commande. Consultez le Guide d’installation pour plus d’informations sur les accessoires fournis avec ce produit.

Caractéristiques

Grand écran LCD 4K haute définition idéal pour la production vidéo

Prise en charge de la vidéo HDR (High Dynamic Range)

  1. SMPTE signifie Society of Motion Picture and Television Engineers.
  2. ITU-R signifie secteur des Radiocommunications de l’Union Internationale des Télécommunications.

Mode intégré pour passer automatiquement aux réglages couleurs optimaux

Diverses fonctions prenant en charge le travail d’étalonnage colorimétrique

Prend en charge l’affichage vidéo et l’alimentation avec une seule connexion par câble USB Type-C® (ci-après « USB-C® »)

Remarque

  • Pour afficher des signaux vidéo, le périphérique branché doit prendre en charge la transmission de signaux vidéo (Mode DisplayPort Alt).
  • Pour utiliser la fonction de rechargement, le périphérique branché doit prendre en charge l’USB Power Delivery.
  • Une alimentation électrique jusqu’à 94 W est possible uniquement en utilisant les câbles USB suivants :
  • CC200SS-5A
  • CC100
  • Les périphériques branchés peuvent être rechargés même lorsque le moniteur est en mode d’économie d’énergie.

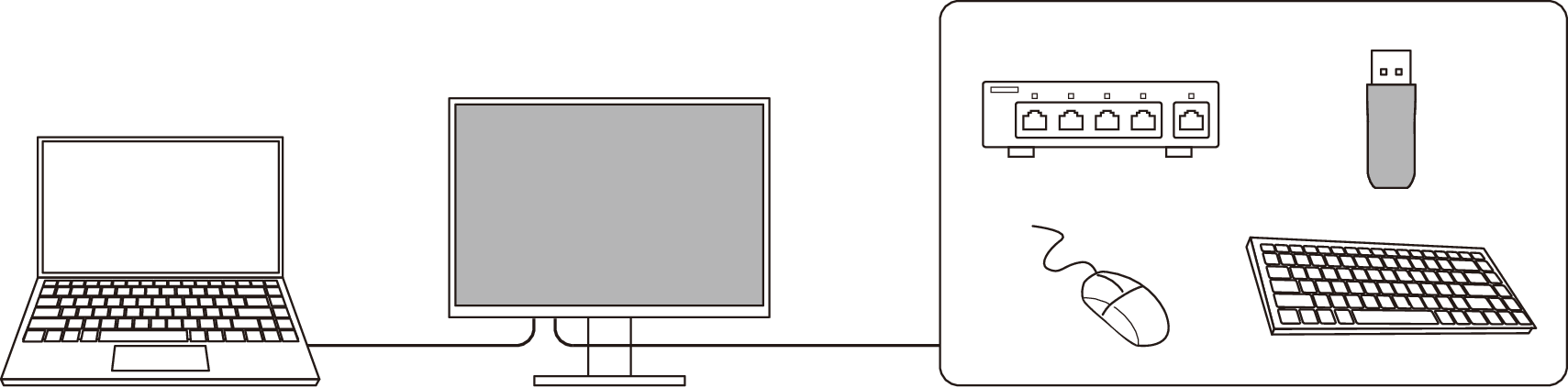

Fourni avec une station d’accueil


Commandes et fonctions

Avant

  1. Sonde d’étalonnage intégrée

Cette sonde est utilisée pour effectuer l’étalonnage du moniteur. Lorsqu’une SelfCalibration est exécutée, la sonde d’étalonnage effectue un étalonnage régulier du moniteur. (voir SelfCalibration).

  1. Commutateurs de fonctionnement

Affiche les menus. Utilisez les commutateurs conformément au guide de fonctionnement (voir Fonctionnement de base du menu Réglage).

  1. Commutateur d’alimentation

Pour mettre sous/hors tension.

Toucher le commutateur permet de mettre le moniteur sous tension.

L’indicateur s’allume lorsque vous mettez l’appareil sous tension. La couleur de l’indicateur diffère selon le statut de l’opération effectuée par le moniteur.

Blanc : Mode de fonctionnement normal

Orange : Mode d’économie d’énergie

ARRÊT : Alimentation/Arrêt

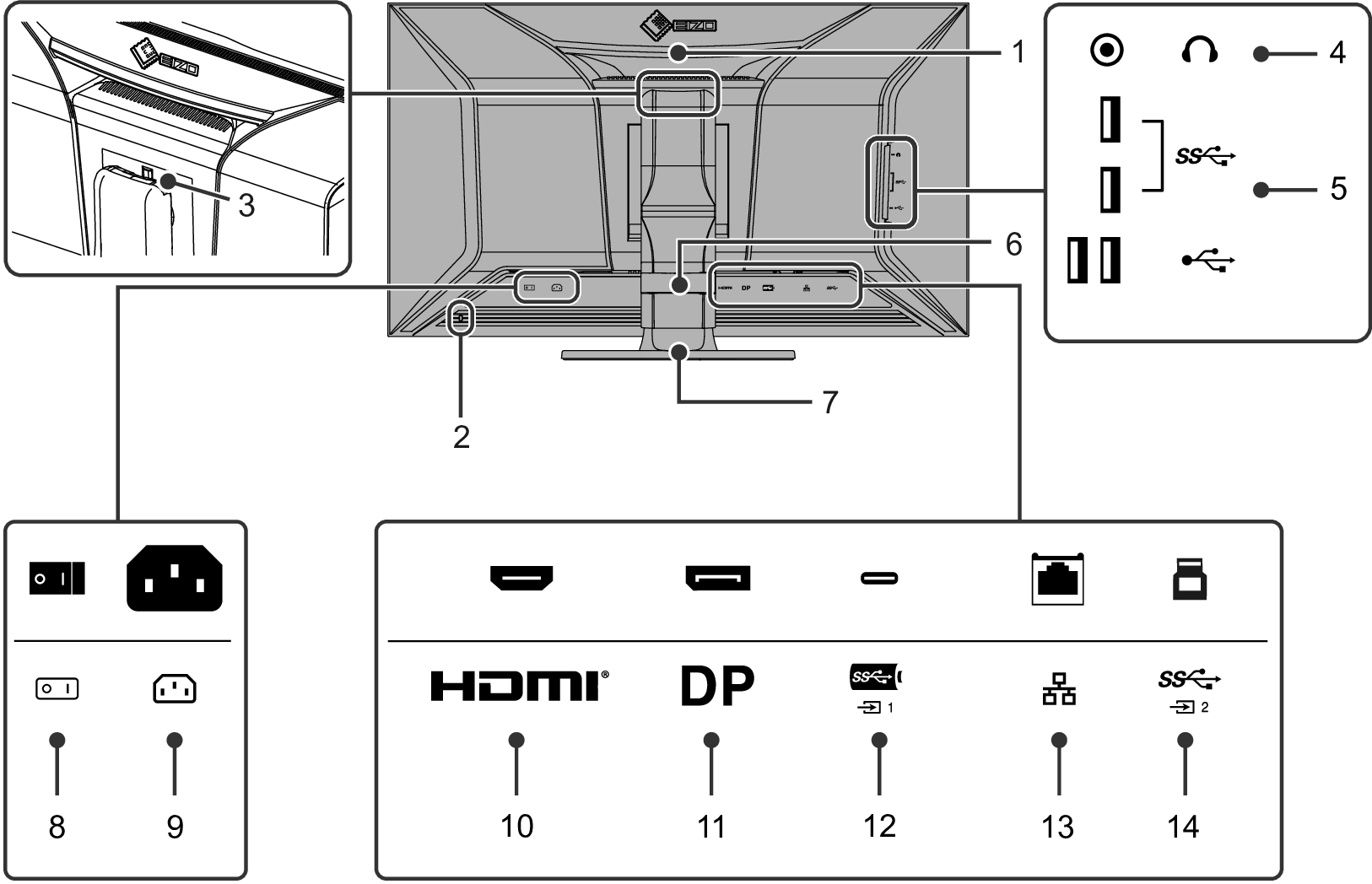

Arrière

  1. Poignée

Cette poignée est utilisée pour le transport.

  1. Fente pour le verrouillage de sécurité

Compatible avec le système de sécurité MicroSaver de Kensington.

  1. Touche de verrouillage

Utilisez ce bouton pour retirer le moniteur du pied.

  1. Prise pour écouteurs

Permet de raccorder des écouteurs.

  1. Connecteur USB-A
    (aval)

Établit une connexion à un périphérique USB (voir Utilisation de la fonction de station d’accueil).

 : USB 5Gbps (connecteur bleu)

 : USB 2.0

  1. Support de câble

Maintient les câbles du moniteur.

  1. Pied*1

Permet de régler la hauteur et l’angle (inclinaison et pivotement) du moniteur.

  1. Commutateur d’alimentation principal

Active ou désactive l’alimentation.

 : activée,  : désactivée

  1. Connecteur d’alimentation

Permet de brancher le cordon d’alimentation.

  1. Connecteur HDMI

Établit une connexion à un dispositif externe avec une sortie de signal HDMI.

  1. Connecteur DisplayPort

Établit une connexion à un dispositif externe avec une sortie de signal DisplayPort.

  1. Connecteur USB-C
    (amont)

Établit une connexion à un dispositif externe avec une sortie de signal USB-C. Il transmet également le signal USB nécessaire à l’utilisation d’un logiciel qui nécessite une connexion USB ou la fonction de station d’accueil (voir Utilisation de la fonction de station d’accueil).

  1. Port LAN (RJ-45)

Lorsque vous utilisez la connexion réseau de la fonction de station d’accueil, connectez le modem ou le routeur à l’aide d’un câble LAN. Une connexion USB-C est nécessaire pour établir une connexion réseau (voir Utilisation de la fonction de station d’accueil).

  1. Connecteur USB-B
    (amont)

Connectez-vous à l’aide d’un câble USB lorsque vous utilisez un logiciel qui nécessite une connexion USB. Connecteur bleu.

  1. Un pied (ou bras de moniteur) séparé peut être fixé à ce produit en retirant le pied.
